Rabu, 30 Maret 2016

RESETTER CANON IP 1300 1700

Pedoman Reset Ink Tank Full Error Canon IP1300 dan IP1700


Tahap Pertama (Reset Hardware)

1. Matikan printer, lalu cabut kabel power.

2. Tekan dan tahan tombol Power (gunakan jari telunjuk untuk menahan tombol power).

3. Pasang kembali kabel Power.


4. Gunakan jari tengah untuk menekan tombol Resume sebanyak 2 kali.

5. Lepaskan jari telunjuk anda dari tombol Power.

6. Anda telah menyelesaikan tahap pertama untuk reset Ink Tank Full Error (lampu power berkedip-kedip).


Tahap Kedua (Reset Software) agar Permanen


1. Pastikan attribut semua file bebas dari Read Only.

2. Jalankan GeneralTool.exe
GeneralTool iP1300 dan iP1700



3. Pada USB Port pilih Port printer anda.

4. Klik tombol Lock Release

5. Pilih (centang) EEPROM CLEAR

6. Sediakan kertas kosong untuk print. Lalu Klik tombol Test Pattern 1

7. Selesai Printer IP1300 dan IP1700 anda normal kembali.



klik disini untuk download resetternya

Semoga Bermanfaat JANGAN LUPA TINGGALKAN COMMENT YAAA...terima kasih atas kunjungannya
Read More..

Selasa, 29 Maret 2016

Kali ini kang Eko akan mencoba sharing tentang cara memperbaiki TV Polytron Minimax MX6203M yang Stanby Terus, Kang Eko sempet pusing dengan kasus Polytron ini. Ok lanjut .....

Cara Service TV Polytron Minimax MX6203M Stanby Terus :

Indikasi Awal :
Ketika TV Polytron MX6203M ini dihidupkan lewat tombol power, led menyala merah tandanya tv stanby. Kebetulan Remote Tv ini sudah rusak. Terus kang Eko tekan tombol program untuk menyalakan TV, Polytron MX6203M ini kelihatan mau nyala dengan led warna merah jadi mati. Tapi setelah ditunggu beberapa saat, led kembali jadi merah lagi atau stanby.

Penyebab :
IC Vertikal TDA8174 rusak / konslet, sehingga menyebabkan IC Chroma / program STV2286 menjadi protek.


Berikut cerita service yg telah Kang Eko lakukan terhadap TV Polytron Minimax MX6203M Stanby Terus :

Awalnya Kang Eko cek elco di jalur B+ yg tegangannya kalo nggak salah 50v, dan ternyata kondisi elco masih bagus. Elco coba sy ganti, tapi ternyata TV Polytron Minimax MX6203M ini tetep stanby. Kemudian Kang Eko coba browsing dan berikut ini hasil browsing :

" Kasus tv ini biasanya sering disebabkan oleh Vcc 50v yang tidak beres hanya karena nilai elco filternya yang terlalu kecil yaitu 10uF 60v, karena Vcc 50v tersebut adalah suplay utama Tr Driver Hor. Kalau rekan2 mengalami coba elco tersebut diganti dulu, tetapi dengan nilai yang lebih tinggi, misal 22uF 100v.

Pada permasalahan kedua: kalau elco sudah diganti dan Vcc minimal sudah mencapai 45v, coba distart apakah rangkaian Hor bekerja atau tidak ? Kalau diam coba ukur pada titik Colector Tr Driver Hor, kalau tegangannya rendah dibawah 15v atau Nol Volt berarti Ocsilator Hor dari IC Chroma tidak keluar. Dan jangan dulu punya pikiran untuk mengganti IC-nya, karena kebanyakan tidak rusak !!! Inilah yang bisa disebut protect !

Lepas dulu D304 (4148) di pin 46 (BCL), jalur ini melewati sebuah R menuju titik ABL Flyback, lalu coba start kembali tv pasti bisa nyala dan Hor bekerja tetapi biasanya gelap, kemudian ukur titik ABL FBT tadi, kalau Nol Volt pasti R ABL putus, sehingga menyebabkan protect !!!

R ABL yang mengambil dari B+ 115v dan menyebabkan protect tadi...Nilainya 82k...."


Kemudian Kang Eko mulai praktekkan:


1. Ukur semua tegangan dan semua mengalami penurunan yg 50v jadi 23v. hal ini wajar karena TV dalam kondisi stanby.
2. cek R ABL = hasil normal
3. ganti elco filter untuk vertikal biasanya 1uF/50v = hasil nihil
4. Sempet juga berfikir kalau flybacknya yg rusak, tapi ternyata tidak.
5. kemudian dioda di jalur pin 46 IC Chroma STV2286 Kang EKo lepas, dan ternyata betul, Flyback bekerja dan TV Polytron Minimax MX6203M ini kelihatan nyala tapi gambar tidak tampil. Setelah Kang Eko ulangi untuk menghidupkan TV ini lagi dan perhatikan gambar di layar, ternyata sekilas terlihat garis putih horisontal ditengah layar. Baru ketemu masalahnya ........! Ini menunjukkan kalau IC vertikal rusak.

Ternyata setelah Kang Eko ganti IC vertikal TDA8174, TV Polytron Minimax MX6203M ini langsung nyala begitu dihidupkan.

Alhamdulillah ........

Pesen : Kalo service, urutkan dulu kerusakan termudah menurut perkiraan kita. Padahal yg rusak cuma IC vErtikal, tapi kang Eko sudah kebablasen ngecek yg lainnya yg lebih rumit....

Selamat MEncoba ....
Read More..

Senin, 28 Maret 2016

Memahami Baterai Ponsel

Posting kali ini adalah tentang ponsel atau HP. Sebenanrnya kang Eko sendiri tidak tahu betul masalah ponsel, hanya tahu sedikit2x. Tapi ada salah seorang pengunjung blog yg ingin berbagi tentang ponsel. Ya kang Eko sangat berterima kasih dan semoga tulisan ini bermanfaat....

Oya pengirim artikel ini adalah Jezy Aditya yg kebetulan adalah pengajar kursus ponsel di daerah Ciputat. Insya Allah Mas Aditya ini akan kirim artikel secara runut, sehingga yg pengin belajar ponsel bisa belajar dari blog ini juga.

Baik...kembali ke pokok judul :
Memahami Baterai Ponsel

Sebuah Baterai ponsel memiliki Standard minimum untuk dapat menghidupkan Ponsel hingga memasuki Menu utama Ponsel.
Standard minimum baterai ponsel adalah 3,6v DC.

Jika Tegangan baterai berada dibawah standard minimum,maka pastinya ponsel tidak dapat dihidupkan. Jika tegangan baterai berkisar 3,4v - 3,5v DC, Maka saat ponsel dihidupkan, hanya akan tampak Berkedip atau hidup sesaat lalu mati dengan sendirinya. Hal seperti ini seringkali membuat pengguna ponsel khawatir dengan keadaan ponselnya. Hingga terkadang mengambil kesimpulan bahwa ponselnya mengalami kerusakan pada Operating Systemnya / Software, Terkena Virus, dll.

Apalagi jika tegangan baterai jauh berada dibawah standard minimum tegangan baterai, Maka jika ponsel dicoba untuk melakukan pengisian baterai, ponsel seperti tidak merespon apapun. Dan Ponsel disangka mati total. Padahal hal seperti ini wajar adanya. Karena jika tegangan baterai jauh berada dibawah Standard minimum, maka untuk dapat menampilkan Display indikator pengisian baterai (gambar Baterai mengisi), Ponsel membutuhkan Delay antara 5 - 10 menit.

Dan perlu diketahui bahwa pada kondisi ponsel dimatikan, Baterai tetap menyalurkan tegangan ke beberapa komponen seperti IC Power, IC Power Amplifier/IC PA, IC User Interface/IC UI, dan IC Control Charger, hingga tegangan baterai benar-benar terkuras habis.


Ikuti terus artikel tentang Ponsel berikutnya....
Read More..

Sabtu, 26 Maret 2016

Cara Reseter Canon MG2570 Error 5B00

Canon MG2570 adalah varian printer baru dari Canon, dimana printer MG2570 ini tidak berbeda dengan seri sebelumnya, yaitu tetap harus minta di reset apabila ic counternya full. Printer ini memang bukan didesain untuk kantor, tapi untuk rumahan. Kalau digunakan untuk kantor, maka akan sering sekali anda mereset ulang agar printer bisa digunakan, karena pemakaian yg sangat padat di kantor.


Sayangnya untuk MG2570, sampai dengan saat ini Jumat, 14 November 2014, belum juga beredar Software Resetternya sebagaimana seri sebelumnya. Resetter V3400 tidak mampu untuk mereset MG2570 error 5B00. Sekali lagi Resetter V3400 tidak bisa untuk mereset MG2570 error 5B00.

Berikut ini cara untuk mengatasi error 5B00 MG2570 :
1. Ambil board printernya
2. Ganti IC508 yang ada di bagian belakang Board MG2570 yg error 5B00, dengan IC yg baru yang bisa Anda beli di Toko Ekohasan Online atau dari kanibalan printer yg sama persis.





IC 508wp ini adalah ic counter, yg fungsinya untuk menghitung berapa kali cetak printer MG2570 ini. Kalau hitungannya sudah full, maka harus di reset ke nol lagi. Sebenarnya tidak perlu mengganti ic 508WP ini kalau anda punya Resetter nya, atau anda punya alat untuk memrogram ic counter 508wp ini sehingga bisa terisi data nol lagi. Berhubung 2 Cara ini masih belum ada, maka cara yg paling bisa diandalkan saat ini adalah dengan mengganti IC 508WP ini, yaitu IC Counternya.

3. Lepas Pasang IC 508WP ini, dengan menggunakan Solder Uap / Blower.
4. Selesai, Pasang Board, rakit printer, siap dicoba.

Demikian cara Reseter Canon MG2570 yang error 5B00.
Read More..

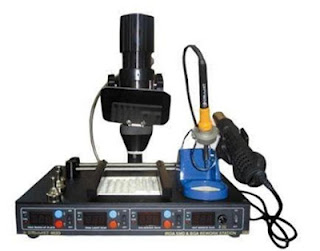

Spesifikasi:
Current voltage(AC); 220 + 10%
Power consumption: 1200 W(whole machine)
Irda rework station
Power consumption: 180 W
Infra red temp: 200 -380 C, adjustable
Hot air rework
Power consumption: 500 W
Hot air temp: 100 -450 C, adjustable
Output airflow: 0.3-100L/min, adjustable
Pump power: 90W
Heater: 250W metal
Heating element: Carbon worm wheel direct to current machine
Soldering station;
Power consumption: 40 W
Output voltage(AC): 22V
Soldering temp: 200 -480 C, adjustable
Heating element: Ceramic heater
Preheating board
Power consumption: 600W
Board size: 120mmX120mm
Control temp: 100 -380 C, adjustable


ISI PAKET



Pasang pondasi kaki Circuit board support(tempat meletakan mother board) dengan lubang mengarah kekanan.pasang 2 buah terlebih dahulu dan di baut.Pasang besi rel seperti yang terlihat pada gambar.


      Masukkan kedua kedua Circuit board support.
      Masukkan besi rel ke lubang pada kaki circuit supor dan kunci dengan baut.


   Berikut Pemasangan tiang penyangga Irda Light dan kunci penyangga Irda Light


Buka Irda nozel kemudian pasang pelindung mata dan pasang nozel kembali



Catatan : jangan sampai drat nozel lecet atau rusak,berhati-hatilah ketika menguncinya.

Setelah selesai pemasangan board circuit support dan irda light kita akan memasang sambungan kabel.

 Susunan gambar diatas mulai dari kiri ke kanan : power , saklar on/of/port blower,solder dan irda.
  Kita mulai pemasangan dari kanan terlebih dahulu yaitu kabel IRDA light :

Pemasangan berikutnya ikuti label soket untuk blower , solder dan jack power


Setting Temprature dan metoda yang aman untuk membuka  chipset

Pertama-tama posisikan motherboard pada circuit support dengan benar. kemiringan dijaga seminim mungkin untuk menghindari pemanasan yang tidak rata pada chipset yang akan dibuka.Pemanasan yang tidak rata akan menyulitkan dalam pelepasan chip,karena satu bagian lead ball (Timah)sudah mencair Sentara bahagian yang lain masih keras.


Settingan awal yang aman pada preheater(paling kiri) adalah 200 .lakukan pemanasan awal pada chip yang akan dibuka selama 3-5 menit untuk menghindari shock/panas yang tiba-tiba ketika menghidupkan IRDA yang dapat mengakibatkan rusaknya chip dan melengkungnya motherboard.

Posisikan chip yang akan dibuka atau dipasang tepat ditengah-tengah Preheating ceramic dan IRDA nozzle/Lensa berada tepat diatas chip.

Jarak antara nozel /Lensa IRDA 3-5cm..jika chip yang akan dibuka lebih besar dari area tembakan IRDA Light dapat di seting dengan cara memberikan jarak yang lebih tinggi dari 5cm.Sesuai dengan kebutuhan.

Menaikkan settingan Preheater dengan menekan Tombol biru dan menurunkannya dengan menekan tombol merah.

  Menaikan  dan menurunkan settingan IRDA light sama seperti cara pada Prehater.

Perhatikan label display pertanda setingan masing masing fitur di monitoring.

Bersambung ......


Read More..

Jumat, 25 Maret 2016

RESET MANUAL CANON MP145


Canon MP145 waste ink counter
The method used to is by reset the printer

Error ink cartridges are not installed properly (error E5) :
Step 1 : Push Power switch by continue (Push Power On/Off)
Step 2 : inserrt plug(Hold and Press Power)
step 3 : Push Reset button 1x, Let Power button, Push Reset twice till 0
Step 4 : Push + display change from 0 to 1 (push button + to change 0 to 1)
Step 5 : Push Power switch again , Printer will be print 1 page
(push power button–>start button till 1 page.)
step 6 : Open cover
Step 7 : Unplug power cable
Step 8 : Take out ink PG 40 and PG 41
Step 9 : Insert plug again
Step 10 : Push power switch
Step 11 : Open cover (scan cover)
Step 12 : Inksert ink PG 40 , PG 41 again

These are the step How to Reset waste ink counter (error E16) :
1. Turn off power button (power button is in ),
Press and Hold STOP/RESET then Push ON/OFF button
2. Hold ON/OFF button, press STOP/RESET button 2x
3. Let both of button and printer in to SERVICE MODE
4. Printer will be charging
5. After printer finish charging, ush STOP/RESET button 4x. (Waste ink counter reset)
6. Every time you push STOP/RESET button ,
ON/OFF lamp will change green and oranye.
7. Turn off printer dan and take out POWER button
8. Turn on printer again.

The number of the Reset :
button pressing LED Function Remarks
0 time Green Power off
1 time Orange Service pattern print
2 times Green EEPROM print
3 times Orange EEPROM reset
4 times Green Waste ink counter reset
5) Unplug cable power. (for MP145 / MP150)
6) Turn Off Power. (for MP160)

Error Code/Kode Error :
E2-2 = No paper (ASF)
E3-3 = Paper jam
E4 = No ink
E5-5 = The ink cartridges are not installed or a non-supported ink cartridge is installed, or the ink cartridges are not installed properly
E8 = Waste ink absorber full, or platen waste ink absorber full
E9 = The connected digital camera / video camera does not support Camera Direct Printing
E14 = The Ink cartridges whose destination are wrong
E15 = Ink cartridge is not installed E16 – Ink remaining is unknown
E16 -E19 = Failed to scan head alignment sheet
E22 = Carriage error
E23 = Paper feed error
E24 = Purge unit error
E25 = ASF(cam) sensor error
E26 = Internal temperature rise error
E27 = Waste ink absorber full or platen waste ink absorber full
E28 = Ink cartridge temperature rise error -
E29 = EEPROM error
E33 = Paper feed position error
E35 15 = USB Host VBUD overcurrent error – USB
E37 17 = Abnormal motor driver error
E40 20 = Other hardware error
E42 22 = Scanner error
Read More..

Macam Macam Koneksi Video

Berikut ini adalah beberapa koneksi video yang dipergunakan pada TV Plasma / LCD atau LCD Monitor. Salah satu fungsinya untuk menyambungkan video game, TV kabel, DVD, atau bahkan Computer anda, sedikitnya anda membutuhkan sebuah koneksi video ini. Belakangan ini, koneksi video ini pun datang dengan berbagai pilihan dan keunggulan. Manakah yang memberikan hasil paling prima?


COMPOSITE VIDEO


Kabel Composite-video ini diciptakan ketika masa transisi televisi hitam-putih ke televisi berwarna tahun 1950-an. Kabel ini dapat dipakai baik pada televisi hitam-putih maupun televisi berwarna. Pada saat itu, ini adalah pilihan terbaik untuk meneruskan signal. Saat ini, dengan semakin kompleknya kualitas dan informasi yang terkandung pada tiap gambar, kabel ini tidak lagi cocok untuk dipakai. Hasilnya akan sangat tidak maksimal pada LCD TV yang memiliki informasi dan tingkat ketajaman gambar yang luar biasa. Kabel ini sebaiknya tidak ada dalam kotak perkakas anda.

S-VIDEO



Kabel S-Video ini dikembangkan pada akhir 1980-an untuk memecahkan beberapa masalah pada kabel composite video. Kabel ini memiliki kemampuan untuk memisahkan warna dan meneruskan signal yang lebih jernih ke televisi.

COMPONENT VIDEO


Kabel Component video meningkatkan kualitas gambar tidak hanya dengan memisahkan warna dari hitam-putih namun dengan memecah sinyal warna menjadi bagian-bagian. Ketika sinyal gambar dikirim dalam 3 bagian/kabel, anda akan memiliki hasil gambar yang tidak terkompresi dengan resolusi yang lebih tinggi. Inilah sebabnya mengapa kabel ini menjadi pilihan utama untuk LCD TV akhir-akhir ini. Sebelum ditemukan adanya kabel HDMI, kabel jenis ini memberikan hasil terbaik karena pada dasarnya anda menikmati kualitas gambar tanpa filter dari sumber ke televisi anda.

DVI
Digital Video Interlace .
Didesign untuk memaksimalkan kualitas Gambar seperti pada LCD monitor atau Digital Projector .


Variasi DVI antara lain ;

1. DVI-A single dan double Link
Yang sepenuhnya digital, Juga memiliki kompatibilitas tertinggi dibanding versi double link. DVI-A hanya membawa signal analog

2. DVI-I pada Computer (PC) tidak hanya membawa signal digital tapi juga signal Analog RGBVH melalui 4 pin tambahannya

3. DVI-D mirip dengan DVI-I tetapi tidak memiliki 4 Pin tambahan

IEEE (Institute of Electrical and Electronic Engineers) 1394 / FIREWIRE



Pada awalnya, FireWire merupakan jagoan yang cukup diunggulkan, karena standar ini memiliki kecepatan lebih tinggi daripada USB versi awal yang hanya 12 Mbps. FireWire sendiri mampu mencapai 400 Mbps (FireWire 400) dan 800 Mbps (FireWire 800). Versi 2.0 USB mendongkrak laju transfer data teoretis menjadi 480 Mbps, tetapi ini tidak mengubah kelebihan mendasar FireWire yang lain. Dan pada praktiknya, peranti FireWire 400 sering lebih cepat dari USB 2.0, meskipun kecepatan teoretisnya lebih rendah.Asosiasi IEEE 1394 yang mengatur standar FireWire sudah mengumumkan versi standar baru yang dapat menghantarkan data sampai 3,2 Gbps. Antarmuka standar baru ini dirancang kompatibel dengan konektor FireWire 800 yang saat ini sudah beredar di pasaran.Standar baru ini diharapkan akan disetujui dalam waktu dekat, tepatnya Februari 2008. Ini bisa jadi sedikit lebih cepat daripada versi terbaru standar pesaingnya, USB 3.0, yang direncanakan diratifikasi pada paruh awal 2008.

HDMI

Kabel HDMI adalah koneksi multi-pin yang dipakai untuk menyalurkan sinyal high definition digital video. Konektivitas ini biasanya ditemui pada LCD TV, DVD dan gadget generasi terbaru. Kabel HDMI ini sanggup menangani lalu lintas sampai dengan 5 Gbps. Dengan kapasitas sebesar ini, begitu banyak informasi dapat disalurkan melalui sebuah kabel tanpa kompresi. Kabel HDMI hampir sama dengan kabel DVI pada computer dan video card. HDMI Merupakan Kombinasi signal video dan Audio ke dalam interface digital. Compatible dengan HDCP (High Bandwith Digital Content Protection atau High Definition Content Protocol) dengan tujuan mencegah pembajakan dari isi digital suatu program . Mampu Menyalurkan data yang tidak mengalami kompresi (uncompressed).

DISPLAY PORT 1.1



Keberadaan DisplayPort 1.1 ini baru saja disahkan oleh konsorsium standar elektronik, VESA, April tahun ini. Sebagai standar baru koneksi audio video. Keberadaannya sontak, membuat posisi HDMI yang lebih dahulu eksis , tersaingi.
Dibanding dengan HDMI, Display Port memiliki keunggulan lebih ekonomis dan kompatibel ke banyak perangkat. Bukan hanya itu, DisplayPort 1.1 juga tidak memberlakukan lisensi semahal HDMI. Lisensi untuk sinyal berdefinisi tinggi dibagi menjadi 2. Pertama, untuk grup DVI (DVI-HDCP, HDMI, UDI) dan grup DisplayPort. DisplayPort didukung oleh perusahaan AMD, Dell, Genesis Microchip, Hewlett-Packard, molex, Vidia, Philips, Samsung dan Tyco Eelectronics. Sedangkan HDMI masih diunggulkan oleh perusahaan Hitachi, Panasonic, Philips, Sony, Silicon Image, Thomson dan Toshiba. DisplayPort menghantar sinyal clock dan audio dalam transfer rate 1,62-2,7Gbps dengan tingkat sinyal video 8 atau 10 bit per kanal warna. Sinyal video resolusi tinggi ini bahkan dapat lebih tinggi dari sistem dual link DVI (2560 X 1600 pixel). Namun, sinyal video DisplayPort tidak kompatibel dengan format DVI dan HDMI.





Read More..

Selasa, 22 Maret 2016

Cara Pasang Infus Canon MP258

Bahasan kali ini adalah tentang Cara Pasang Infus Canon MP258. Printer MP258 ini adalah printer multifungsinya Canon yg lumayan bagus untuk rumahan. OK tidak usah berpanjang lebar..... mari segera menuju ke TKP...

Cara Pasang Infus Canon MP258


Panduan ini saya dapatkan dari mas Candra di Jawa Timur. Dan bentuk panduannya sangat menarik dan lugas karena dibuat jadi semacam komik.

Berikut ini Panduan Cara Pasang Infus Canon MP258 :
Langsung ikuti gambarnya aja ya.......



Demikian tadi Cara Pasang Infus Canon MP258, semoga bermanfaat ...

Sumber : http://bengkel-candra.blogspot.com
Read More..

Senin, 21 Maret 2016

Artikel ini adalah kiriman dari teman kang Eko yg ada di Jakarta sana. Namanya bang Riko, Alhamdulillah bang Riko mau menyumbangkan ilmunya di blog kang Eko ini. Kali ini yg akan dibahas bang Riko adalah tentang cara servis kipas angin yang tidak mau muter. Berikut ulasan dari bang Riko....

Setelah mendapatkan servisan kipas angin minggu lalu, bang Riko mencoba berbagi ilmu diblognya kang Eko ini. Jika anda menjumpai kipas angin yang ngga bisa muter dan bahkan hanya berdengung / bergetar saja. Ngga usah buru2 membuangnya. Karena masih mungkin bisa anda perbaiki sendiri.

Sebenarnya kerusakan ini timbul dikarenakan oleh laher/bearing yang sudah aus. Sehingga mengakibatkan as kipas menyentuh liner kern.

Cara Service Kipas Angin yang Tidak Berputar dan Berdengung :
1. Bongkar kerangka kipas angin beserta baling balingnya. Serta buka baut yang mengikat kerangka gulungan/spul kipasangin secara perlahan dan hati2 jangan sampai kabel penghubung dengan gulungan terputus, karena akibatnya bisa fatal bila anda tidak bisa menemukan / menyambung kembali kabel yang putus.





2. Lepaskan bearing dari rumahnya, dan coba perhatikan apakah benar telah terjadi ke-ausan pada liner bearing tersebut jika benar, berarti bearing harus diganti. bearing ini banyak dijumpai di pasaran dan harganya pun relatif murah.






3. Setelah bearing diganti, sebelum kita menutup kembali (merakit kipas) tidak ada salahnya jika kita bersihkan semua kotoran yang menempel, caranya dengan menggunakan tiner atau bensin tapi jangan lupa sebelum dirakit harus kering dari bensin atau tiner. Yang paling utama adalah Bersihkan as kipas angin dengan kain yang bersih, kemudian berikan sedikit baby oil atau paslin (jangan terlalu banyak dan hanya asnya saja) yang terpenting permukaan as yang berhubungan langsung dengan laher/bearing terlumasi.

4. Setelah semuanya bersih dan dirangkai, kipas siap di coba.. hasilnya huftttttttt dingin bos..


Selamat mencoba semoga berhasil ya..

Read More..
Sering kali Kang Eko mendapat pertanyaan demikian : Bagaimana caranya agar pas pada waktu service monitor ataupun TV tidak kesetrum padahal listrik PLN sudah tercabut, tapi kenapa ya kok masih kesetrum juga ...? Kali ini Kang Eko akan jawab via posting blog langsung lewat posting yang berjudul Cara Membuang Muatan Listrik / Setrum di Elco Besar dan Flyback.

Ada beberapa komponen elektronik yang bisa menyimpan setrum / listrik :
  • Elco : semua elco bisa menyimpan listrik, semakin besar kapasitas elco (Farad) dan tegangan elco semakin besar pula daya simpan listriknya. Misal elco 200uF/400v : bisa menyimpan listrik sebesar 200-300v (sama dengan PLN) dan bisa membuat kita sangat shock.
  • Flyback : Tidak semua flyback bisa menyimpan setrum. Hanya flyback pada TV yang menyimpan setrum sedangkan flyback pada monitor tidak menyimpan setrum pada kop ANODA nya.
Cara Membuang Muatan Listrik / Setrum di Elco Besar :
  • Cara I :  Cara ini biasa dilakukan oleh banyak orang, yaitu dengan mengkonsletkan kedua kaki elco dengan obeng atau ujung solder. Cara ini sangat tidak di rekomendasikan, karena selain dapat membuat kita terkejut karena bunyinya juga dapat membuat solder rusak.
  • Cara II : dengan menggunakan lampu bolam 100W. Jangan lupa bolam di pasang dalam Fitingnya dan kasih kabel secukupnya. Cara membuang muatan  setrum elconya dengan menghubungkannya ke kedua kaki elco, bolak balik tidak masalah. Cara ini sangat aman. Lampu bolam akan nyala sebentar dan kemudian mati karena setrum di elco sudah habis. Cara ini biasa Kang Eko lakukan.
  • Cara III : dengan menghubungkan kedua kaki elco dengan sebuah resistor 30 - 50 Kohm / 2 Watt. Jika memperbaiki power suply dengan problem gagal bekerja, maka biasanya resistor ini untuk sementara disolder langsung pada kaki-kaki  elco besar. Dan jika problem sudah OK, resistor baru dilepas. Cara ini Kang Eko dapatkan dari Pak Guru Marsono (marsonotv.blogspot.com). Dengan menyolder resistor langsung di kedua kaki elconya,  pada waktu listrik PLN tercabut, maka secara otomatis setrum listrik di elco akan terbuang.
Cara Membuang Muatan Listrik / Setrum di Flyback TV :
  • Ambil satu kabel dari multitester.
  • Hubungkan ujung kabel satunya dengan ground TV.
  • Kemudian ujung satunya dimasukkan ke kop karet Anoda Flyback di bagian atas tabung. Hati-hati jangan sampai tangan anda menempel ke kop anoda flyback karena tegangannya sangat tinggi, sekitar 26 ribu volt. Akan terdengar loncatan bunga api listrik di dalam kop karet anoda flyback.
  • Ulangi beberapa kali sampai tidak terdengar loncatan bunga api listrik pertanda setrumnya sudah habis.
Demikian Cara Membuang Muatan Listrik / Setrum di Elco Besar dan Flyback.
Semoga bermanfaat.
